skusenosti, postupy a poznamky ako som si spravil mobilnu solar-power stanicu...

cielovy stav / mozne stavy:
1. prenosna "krabica" v ktorej to bude vsetko pekne zakablovane a pripojene a budem to moct zobrat autom niekam napriklad na stanovacku a napajat chladnicku, mobil, notas...
2. medzistupen je napajanie cerpadla/filtra k zahradnemu bazenu
3. urobit z toho domacu nabijaciu stanicu na mobily/tablety a vsetko mozne. cez den by to plnilo bateriu a pripadne nabijalo pripojene zartiadenia a na noc sa tam mozu pripojit na nabitie ine...

tu je stara noda od jonasa, kde sa s niecim podobnym hral: https://kyberia.sk/id/7647160

0000010100063533007669080874361208767513

este ak by sa to malo realne pouzivat na vyssi vykon pocas dna by bolo dobre to bud raz za cas pootocit, alebo postavit nieco taketo:
https://www.sunsaluter.org/build

pripadne su aj automaticke natacania podla snimacov, ale pride mi skoda spotrebovavat energiu na to :)

000001010006353300766908087436120876751308771298

mindblown, toto je super koncept :D

0000010100063533007669080874361208767220

takze covidProject#1 hotovy. ked neikedy pride poistkova skrinka, tak ju tam dam namiesto tej krabicky.

mozne dalsie plany, upgrade, upravy:
- vacsi panel na rychlejsie nabijanie
- vacsia bateria, ak by bolo treba viac hodin nieco napajat, pripadne narocnejsie
- mensi solarny controller pre aktualny panel a mala nabijacia stanica na hendheld devices
- dohlad toho celeho - mal som to pripojene na domoticz, kde som posielal napatie na baterke, ked som to ale chcel spojit cele do kufrika a napajanie presunut z tejto samotnej stanice, spalil som 2 WEMOS moduly :) a potom to nechal tak. moje podozrenie je, ze ten solar controller nie je zapojeny/navrhnuty tak, ako by som cakal a ked z neho napajam cez USB WEMOS, ktory je cez napatovy delic pripojeny na vykonovy vystup, tak tam nieco pretecie a spali ho. napriklad pripajanie vystupu sa nedeje tak, ze je spolocna zem a pripaja sa vystup, ale vystup je napojeny na baterku (rovnake U na batt aj out) a pripaja/odpaja sa zem, resp teda "-" a to mi pride divne...

ak s tym nieco dalsie spravim, pastnem samozrejme sem.

ak by ste mali niekto zaujem o viac info o ktorejkolvek casti, rad poradim

0000010100063533007669080874361208767096

takze, okrem poistkovej skrinky mi uz prisli vsetky veci, poskladal som to, kupil kufrik a vsetko to tam pekne upevnil. kedze nemam tu poistkovu/rozvodnu skrinku, je to zatial rozvadzane iba v krabicke a idetena je len baterka 40A DC isticom.

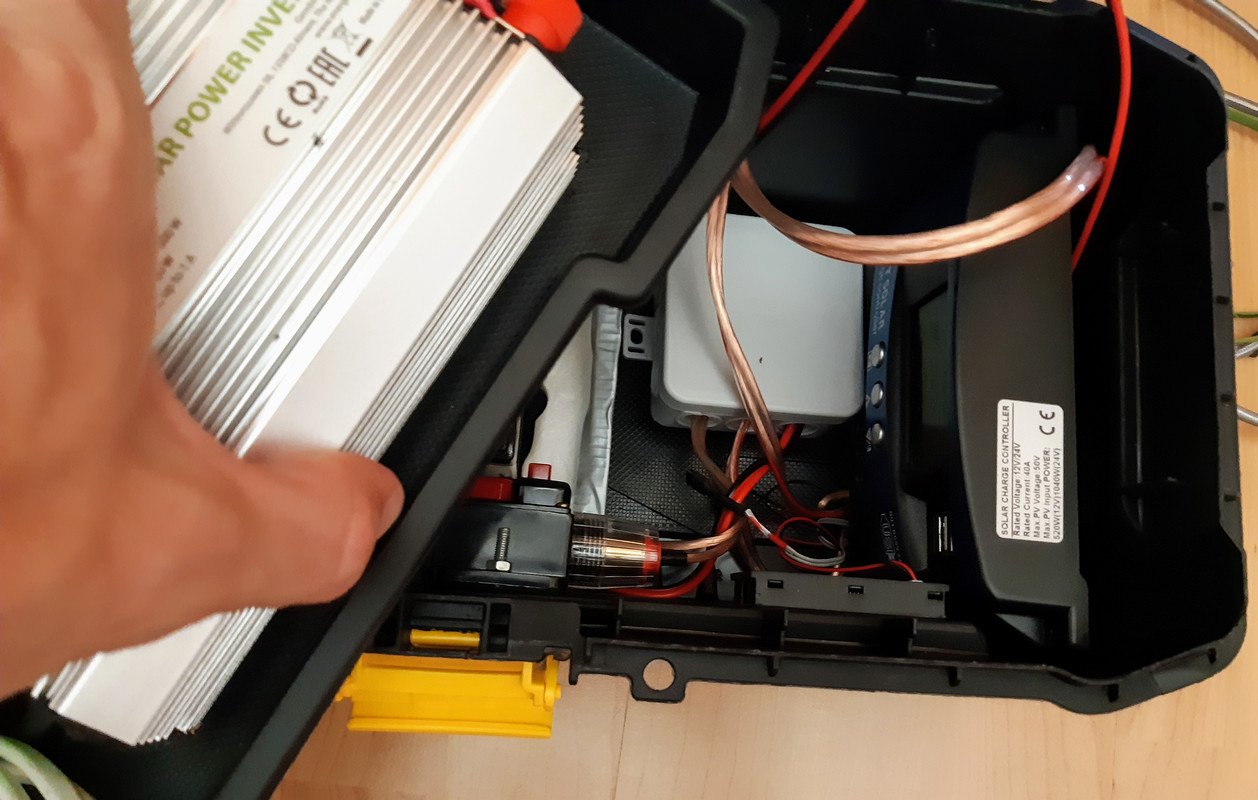

na vrch toho boxu siel DC-AC prevodnik, 300W, pod nim je baterka, vedla nej istic a rozvodna krabicka

uplne napravo je controller - odtial su vyvedene kable von na pripojenie panelov, jedna 12V zo sola rcontrollera a 1 nahor z baterie a druha z baterie s gumenou krytkou je vyvedena na boku. ten controller ma totiz aj ficury na zapinanie zataze iba pri istych pravidlach - napriklad zapinanie a vypinanie podla napatia baterie...

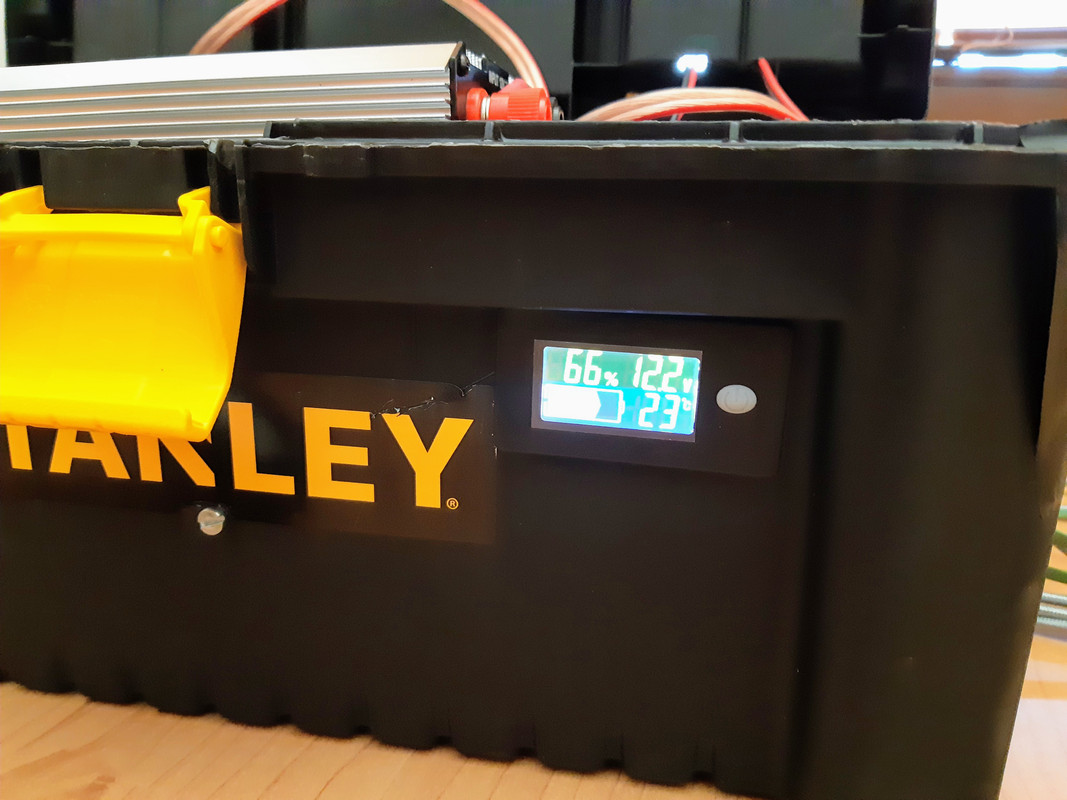

a nasiel som na ebay :) pekny display, ktory sa pripoji na bateriu, nastavi sa jej typ (Pb, LiFe..., LiIon, atd.) a on vypisuje jednak napatie, jednak odhad kapacity a teplotu v tom boxe

uz s tym nabijam aj AA/AAA a dnes aj notas poobede :) cez vikend bude PoC vonku s napajanim autochladnicky ;)

000001010006353300766908087436120876709608769471

aku si pouzil bateriu

00000101000635330076690808743612087670960876947108769482

12V 12Ah AGM, teda uzavretu, bezudrzbovu. ma 144Wh, ale realne by si ju nemal vybijat pod 50% pravidelne. nie je to velmi velka kapacita, ale staci na nabitie notasu a par mobilov a napr tu autochladnicku par hodin potiahne. neskusal som vyslovene nejake vybijacie krivky, ale moj odhad je tak 4 hodky pri nizkom vykone chladnicky. ked to mas ale na slnku co s tym panelom na nastavitelnych nozickach vies dost dobre vyladit, tak to vacsinu dna nabija baterku a popri tom aj zariadenia, ktore pripojis.

toto bol PoC, v tom boxe mam miesto asi tak na 2 rovnake baterky, resp teda jednu nejaku vacsiu. a plus tie AGM nie su idealne na solar kvoli svojim charakteristikam a ked uz, tak deep cycle baterku treba. zatial som ale isiel do tohto setupu na vyskusanie.

0000010100063533007669080874361208767096087694710876948208769794

rozumiem, ja to riesim do vanu na spotrebice, chcel som kvoli cene tiez klasicku, ale nakoniec neviem ci neskusim lifepo4 https://www.bazos.sk/hodnotenie.php?mail=627388&idphone=363519&jmeno=Peter
lebo planujem byt bez dobijania z alternatoru a mimo 220v na vikendy, co su 2 dni a chladnicka zerie ca 4ah, tak skusim s panelmi na ca 100ah lionku a uvidime co to urobi.

000001010006353300766908087436120876709608769471087694820876979408769832

ak Ti mozem poradit:
- tu spotrebu si pozorne nasizuj, lebo nemusi byt slnko, spotrebujes aj na nieco ine a plus baterka asi ziadna nema vyuzitelnu celu kapacitu
- panely by som tiez sizoval podla baterky a spotreby

podla tychto sajtov okrem ineho som to riesil:
- sizing - https://webosolar.com/charge-controller-sizing-selection-solar-panel/
- https://www.selectsolar.co.uk/cat/164/solar-power-basics-how-to-size-a-system
- popis ako vyberat panel: https://www.4wdingaustralia.com/4x4/ebay-solar-panel-sizes-how-to-avoid-getting-ripped-off/
- hrubka vodica/prud/ubytky U - https://www.12voltplanet.co.uk/cable-sizing-selection.html

!!! v neposlednom rade https://www.ecoprodukt.sk/ - jednak maju asi vsetko, co mozes potrebovat, to co Ti predaju je z mojej skusensosti naozaj to, co pisu v popise, co sa napr o ebay ndea povedat pri paneloch a hlavne, maju sluzbu poradenstva, kde ked povies, co planujes a ake vyuzitie, tak Ti niekto z ich technickych ludi poradi a prevedie Ta uvahami

00000101000635330076690808743612087670960876947108769482087697940876983208769946

dik za tipy, budem este dumat nad tym veru, dnes som konecne postel testoval do vanu :)

0000010100063533007669080874361208767096087694710876948208769794087698320876994608770049

aku postel a do akeho vanu? pre zaujimavost

000001010006353300766908087436120876709608769471087694820876979408769832087699460877004908770156

skladacia do hyundai h1, len sa mi to nechce uploadovat a linkovat :)
nemas signal/telegram alebo nieco podobne?

0000010100063533007669080874361208758241

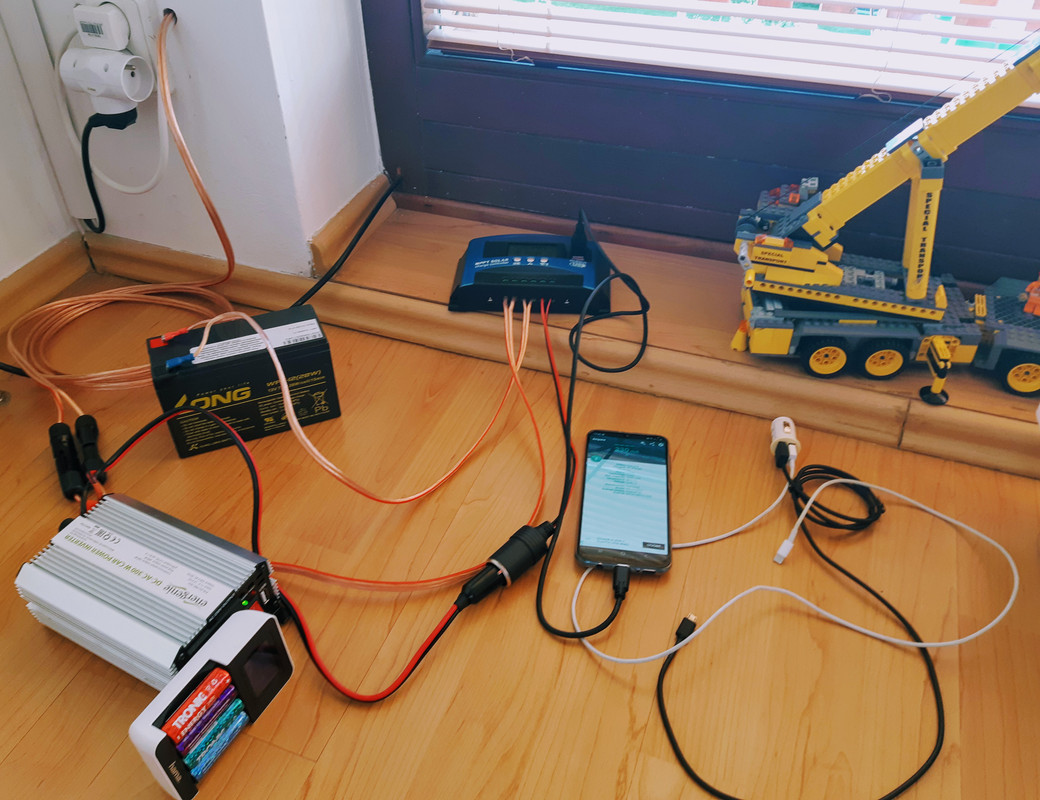

Jeden zo setupov sa už skúša. Panel na Z strane domu, takže väčšinu odpoludnia prazi slnko. Ešte starý slabý akumulátor. Dnes som krásne nabíjal mobily a AA baterky.

0000010100063533007669080874361208754554

tak uz cakam na silnejsiu baterku, konecne dosli pocas covid online nakupene koncovky kablov, MC4 konektory, ocka na kable, veci.

zatial som si spravil lahucky slozitelny a prenosny stojan:

Gpp3HxDxaU3gvvRaDoKj1FOZ4g7LLvOMFUPIhRPKdojh13s_KukNAwfCFe3Z0H1zT6tfxcea_TdLpJqMpueFS1mmMgarvt1CgzuHIAyBaWG-tkky9FZDrFy_8fxv2r02yhK0C7PLajxstT7ayb2kZfCWcLMwDKBAi08rDTRI9fm3DWkhjpoQ5zLxg7DtOc034lggeLF2AhGwUonRlHOBYGKvk64aT475q_vjTJk1q4N8T05KgERYYgKuC4Fw_X2HPNLkkGR3NKnPAXTi60euP38qszIzwk3rLMfKi512OBhKDREwyNhM6y3QYgwL6EuRPxpTot893d-1Z1JhqXnag4HGrNiwCqPBk-D257nFXNOY9duzGAivTVOY08swnJ17GlkUqpb7AqShYbsaer2-s6ZLUMb2b7eOqbmghGwGwyxuSbzTLX2C2rAIkV0XvpL6dP0_BMeu1xz51Zz9eLX6LbG2saLYEpX6qPIIqo17MH39Yn3_jf4P2TDZ7sDUxLAoczOHQkyDIMZS3Dd3Gz_G0LhbfnFxc9im7Qvu0swvtIviYmFBtnUya_jbwdrOQ_Kxa-shDIZZvu2trzIJkTkLwY14HPKfhvdiRJZG75hDE8sGqc-fAkgm2gpYUJUGogKZgr-NHhLCE-uWIjVHAlNe7GQqCQ_4Ta00lv23qOJ7jL5n5Gm2dBTexOIlmMCW=w1308-h982-no?authuser=0

este stale mi neprisla poistkova skrinka a 12V zasuvky. ale uz mam omrknute kufriky v hornbachu, do nejakeho by som to chcel vsetko pekne vmontovat, nech sa to dal lahko prenasat a zapajat.

0000010100063533007669080874361208745737

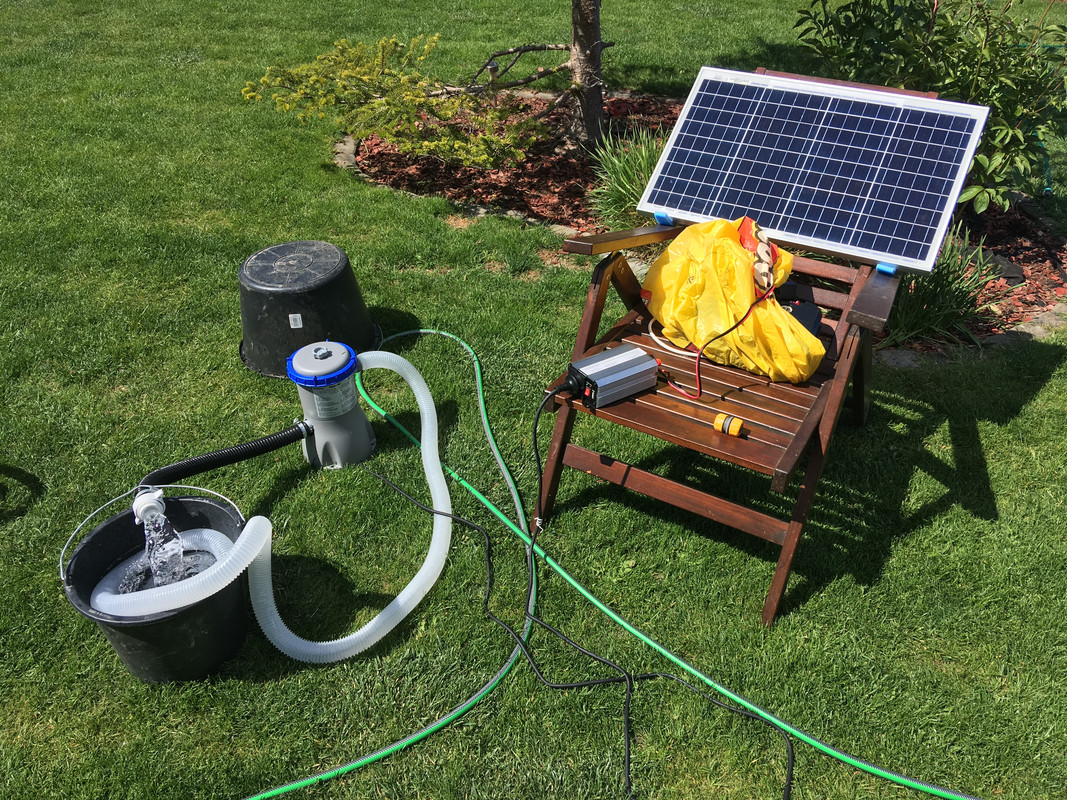

Dnes som skúsil čerpadlo,v zásade to išlo, ale ten dc-ac sem tam pistal. no a baterka má kapacitu cca nič

0000010100063533007669080874361208744624

Ja som rozmyslal ci by malo zmysel urobit PV Panel na Klimu v lete, resp. tepelne cerpadlo. Financne by sa to asi neoplatilo, a vobec neviem ako by sa to prepinalo (siet/PV). Akurat z hladiska zabezpecenia ak by vypli prud by sme mali chladenie :D

I used to be schizophrenic, but we’re OK now

000001010006353300766908087436120874462408754559

asi by to bolo dost drahe mat iba ako backup. a plus, sak nezijeme na venusi, aby si MUSEL chladit :) ale na to prepinanie aj pocas toho, ked Ti ide externa elektrina sa to podla mna da. ale to nie je projekt na hranie sa do garaze, kedze su to kW. a navratnost teda nebude realisticka, lebo to bude drahe s takymito vykonmi, plus baterky to asi tiez musi mat, nech tam je nejaky "filter prveho radu" aby to vobec nejak fungovalo. neviem teraz narychlo vyguglit, ako sa vola to zariadenie, ktore riesi to zmiesavanie soalrnej a sietovej el. energie, ale proste lacne to nebude. :(

00000101000635330076690808743612087446240875455908754802

tak ja som myslel na stropne chladenie :) ale jasne, bolo by to drahe, no zaujimave

I used to be schizophrenic, but we’re OK now

0000010100063533007669080874361208744105

gelove, agm, ...: https://www.victronenergy.com/upload/documents/Datasheet-GEL-and-AGM-Batteries-EN.pdf

autobaterie a deepcycle: http://jgdarden.com/batteryfaq/carfaq11.htm

0000010100063533007669080874361208744038

no, teraz k vypoctom, tu je jednoduchy priklad:
povedzme, ze mas cerpadlo, ktoru chces napajat a ma 30W prikon, za hodinu teda zozerie 30Wh. pri 12V a 30W ide teda obvodom prud okolo 2.5A. to bude treba pri pocitani potrebnych vodicov, ale nie je to az take vysoke, aby to bolo extra treba riesit z mojho pohladu. ale ak by si niekto chcel spravit vacsie pole panelov a silne baterie povedzme pre cely dom, tak URCITE treba - prierez aj dlzka vodicov, koncovky, vsetko treba dimenzovat tak, aby ste nepodpalili nieco okolo :)

no ale k prikladu - povedzme teda 30Wh, za den je to 720Wh, pri 12V je to teda 60Ah (autobaterie do malych benzinovych aut maju kapacity okolo 45Ah a viac, vacsie naftaky 150+) ale aby to bolo viac tricky, este su tam nejake ucinnosti a plus ak z bezne 60Ah baterie skusi zobrat viac 30Ah tak jej to nerobi dobre a ak ju vycucas uplne, mozes ju aj znicit. preto sa pouzivaju tzv deepcycle baterie, ktore su na to prisposobene, alebo obycajne, ktore ale musis davat v 2x kapacite. no a toto je kazdopadne draha vec, asi este drahsia ako solarny panel.

kazdopadne, mas uz kapacitu kolko energie musis uskladnit, 60Ah / 720Wh. no a teraz ta zaujimavejsia cast :) a to odkial tam tu energiu dostat. musime uvazit, kolko je na danom mieste priemerne slnecnych hodin za den (http://www.shmu.sk/sk/?page=1&id=klimat_operativneudaje4) a nech teda v BA na letisku je v aprili v priemere za poslednych vela rokov 6hodin (panel funguje aj ked nie je uplne slnecno ale vykon je nizsi a nie som zas taky odbornik, aby som toto odhadoval, toto cele je quick and dirty guide, ktory si chcem overit v praxi so svojim panelom) a teda za 6 hodin musim ziskat 720Wh energie na cely den zivenia zariadenia. 720 Wh/ 6h = 120W je teda vykon panela/panelov. urcite by som ale este bral do uvahy to, ze baterie musia mat vacsiu kapacitu a mozno sa to nebude tak uplne pekne nabijat a teda asi by som skor isiel do 100-120Ah deepcycle baterie a k tomu zodpovedajucemu 200-250W panelu.

ale ako vravim, toto je DIRTY example, skus si precitat tie linky nizsie, uvaz realne co od toho ocakavas (ak svietit LEDkami a nabijat mobily a fotak... tak si zasadne inde s potrebnym vykonom ako pri chladnicke/cerpadle/...)

0000010100063533007669080874361208743624

toto su moje odlozene stranky, kde som nacerpal najviac info:
- sizing: https://webosolar.com/charge-controller-sizing-selection-solar-panel/
- https://www.selectsolar.co.uk/cat/164/solar-power-basics-how-to-size-a-system
- popis ako vyberat panel: https://www.4wdingaustralia.com/4x4/ebay-solar-panel-sizes-how-to-avoid-getting-ripped-off/
- hrubka vodica/prud/ubytky U: https://www.12voltplanet.co.uk/cable-sizing-selection.html

0000010100063533007669080874361208743623

https://www.sunsaluter.org/build

nieco taketo si spravit by bolo super, zatial len rucne ladim polohu :)

realne nieco z toho tecie aj v tieni, ale su to asi velmi smiesne prudy. mraciky na nebi neico spravia, ale stale je to doable.

0000010100063533007669080874361208743620

co sa vykonu tyka, tak len tak skusmo voltmetrom pri silnom slnku som na paneli nameral 21-22V max a controller pisal prud max nieco okolo 1.2A (ale to je preblikavajuci udaj, takze moc by som to nebral ako bernu mincu) - povedzme teda 25W od oka. ale mal by davat 45W pri idealnom/maximalnom osvetleni.

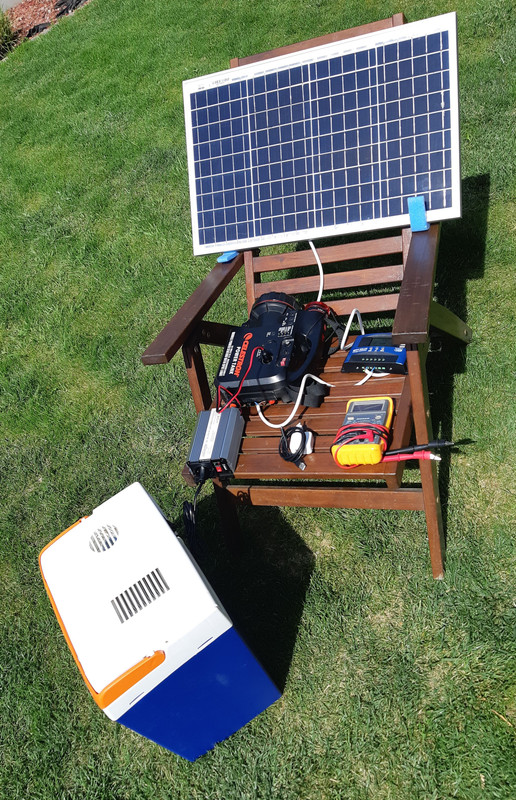

kazdiopadne, pri silnom slnku to bolo schopne napajat/nabijat tu vyflakanu malu bateriu a na nu pripojeny menic napatia zivil autochladnicku pripojeny na 230V. pri 230V pripojeni je totiz mozne potenciometrom menit intenzitu chladenia a teda prikon, zatial co pri 12V napajani proste IDE A ZERIE VELA :)

ten menic napatia je 300W s peakom 600W a ochranami vsetkeho mozneho sa vypne a pisti, ak nieje dostatocne napajany a pri tej chladnicke sa to pekne dalo tym potenciometrom docielit postupne a zostat na hrane, kde to chladi co najviac a este to utiahne. a na stitku ma ta chladnicka myslim 40W pisanych a teda zrejme niekde okolo tych 25-30 smo tym tocitkom nastavil.

000001010006353300766908087436120874362008743808

ak by si nainstaloval k tomu zrkadlo a umelo zvysil intenzitu slnec ziarenia, tak by ti to nezvysilo celkovy vykon? resp nepomohlo dosiahnut zelany vykon pri suboptimalnych podmienkach? strasne by ma zaujimali empiricke vysledky

00000101000635330076690808743612087436200874380808743828

neviem, skusim ;) raz, ked bude aj baterka normalnejsia aj casu trosku viac. teraz je nejake prilis WFH obdobie namiesto predosleho HO obdobia...

0000010100063533007669080874361208743614

panel (~50): https://www.ecoprodukt.sk/e/82738

riadenie (~20E): https://www.ebay.com/itm/10-100A-MPPT-PWM-Solars-Panel-Regulator-Charge-Controller-12V-24V-Auto-Focu/133206072601?ssPageName=STRK%3AMEBIDX%3AIT&var=432549518195&_trksid=p2057872.m2749.l2649

menic napatia (~30E): https://www.agem.sk/elektronika/auto-moto/menice-napatia/gembird-eg-pwc-032-12v-menic-napatia-300-w-14245631

baterka je zatial slabe miesto - pouzivam starucky powerbank od Celestronu, ktory som tu pred X rokmi kupil od id MYSAK (dik!) na ktorej som vymenil 7Ah AGM bateriu, ale po cca 5 rokoch to uz ma aj ta za sebou a jej realna kapacita je odhadujem niekde na urovni 1-1.5Ah. prisiel som k starej autobaterii, ktoru sa snazim ozivit, ale zatial neuspesne. plan je bud kupit nejake uzavretu bezudrzbovu "deep cycle" baterku/y alebo nejaku malu autobateriu. ta sucasna vlastne funguje iba ako filter prveho radu s malou casovou konstantou :))) nie ako zasobaren energie.

plus som este objednal 40A DC istic, poistokvu skrinku a 12V "autozasuvky" ale to este nie je cele zapracovane (cca 25E dokopy)

dokopy teda cca 125 povedzme s tym, ze cast veci je mierne naddimenzovana, aby ked vymenim ine za vykonnejsie (panel) v pripade potreby som nemusel menit vsetko.

velmi odporucam tu firmu ecoprodukt, tyzden sme si mailovali s ich technikom ohladom rad a vyberu.
